Imec изготовила квантовый чип на High-NA EUV

Бельгийский исследовательский центр Imec представил квантовый чип, изготовленный с помощью литографии High-NA EUV, и это не дежурный рекорд ради красивого заголовка. В устройстве использованы кремниевые spin-qubit на квантовых точках, а ключевые зазоры между управляющими затворами удалось довести примерно до 6 нм. Для русскоязычной IT-аудитории смысл простой: если такой квантовый чип действительно можно выпускать в логике современной полупроводниковой индустрии, путь от лабораторных демонстраторов к масштабируемому железу может стать заметно короче.

О достижении сообщает Tom's Hardware со ссылкой на анонс Imec, показанный на ITF World в Лёвене 19 мая. Речь идет о том, что исследователи изготовили устройство на кремниевых квантовых точках с использованием High-NA EUV — новейшего поколения экстремальной ультрафиолетовой литографии. В обычных новостях про квантовые вычисления почти всегда обсуждают количество кубитов, ошибки, коррекцию и очередную дорожную карту до «полезного квантового компьютера». Здесь акцент другой: Imec фактически говорит, что главным тормозом становится уже не столько физика кубита, сколько производственный процесс, а значит, выигрывает тот, кто умеет печатать структуру стабильно и в промышленном масштабе.

Сами кремниевые квантовые точки давно считаются одной из самых прагматичных веток квантового железа. Логика понятна даже тем, кто не живет внутри квантовой повестки: вместо отдельной экзотической фабрики берется то, что полупроводниковая отрасль наращивала десятилетиями, — CMOS-процессы, 300-мм пластины, дисциплина допусков, контроль вариативности, экосистема оборудования и материалов. В такой архитектуре отдельный электрон удерживается в наноразмерной структуре кремния, а его спиновое состояние используется для хранения информации. Управляющие металлические затворы задают поведение соседних квантовых точек и их взаимодействие. Проблема в том, что на бумаге схема выглядит почти элегантно, а в реальности упирается в чудовищную чувствительность к геометрии. Чем ближе элементы, тем сильнее связь между ними и тем лучше управляемость, но добиться одинаковых зазоров в несколько нанометров на всей пластине — задача уже не для академической мастерской, а для предельно дорогой промышленной литографии.

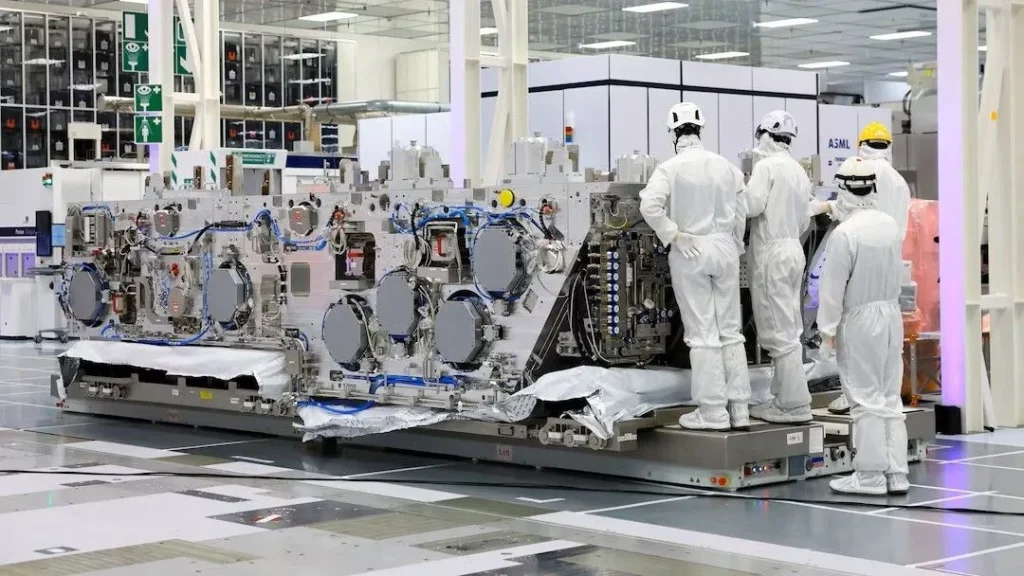

Именно здесь появляется High-NA EUV. Это следующий большой шаг для чиповой индустрии после обычной EUV-литографии: числовая апертура оптической системы растет с 0,33 до 0,55, что позволяет точнее формировать еще более мелкие элементы. Технология изначально нужна не квантовым стартапам, а будущим массовым процессорам, AI-ускорителям и плотной памяти, где счет давно идет на суб-2-нм классы и дальше. Машины такого класса строит ASML, а по масштабу они больше похожи на инженерный аттракцион, чем на привычный станок: масса около 150 тонн, длина как у двухэтажного автобуса, полностью переработанная оптика, зеркала вдвое крупнее и примерно в десять раз тяжелее, чем в стандартных EUV-системах. Другими словами, Imec не просто сделала новый квантовый чип, а посадила квантовую архитектуру на один из самых дорогих и точных производственных инструментов, которые сейчас вообще существуют.

Контекст делает новость еще интереснее. Даже для классических полупроводников High-NA EUV пока не стала рутиной. По данным источника, Intel установила первую коммерческую машину такого класса в конце прошлого года, а Imec получила эту технологию в своей 300-мм чистой комнате только в марте 2026 года, то есть буквально за пару месяцев до анонса. И вот на этом фоне исследовательский центр уже показывает рабочее устройство на квантовых точках. Это выглядит как ранний, но важный сигнал: квантовые системы могут эволюционировать не в отдельный параллельный мир со своей производственной религией, а прямо внутри общего техпроцесса, которым живут фабрики для следующего поколения CPU, GPU и AI-железа. Для рынка это, пожалуй, важнее, чем любые красивые слова о «квантовом прорыве».

Почему это важно не только физикам

В квантовой гонке уже есть рабочие архитектуры самых разных типов: сверхпроводящие кубиты, ионные ловушки, фотонные схемы, квантовый отжиг и другие подходы. IBM, Google, IonQ, Quantinuum, D-Wave, PsiQuantum и еще длинный список игроков давно доказали, что собрать работающую систему можно. Но собрать систему, которую можно повторять, масштабировать, тестировать на уровне индустрии и в итоге довести до миллионов управляемых кубитов, — совсем другая история. Именно поэтому планы по действительно полезным, отказоустойчивым квантовым компьютерам по-прежнему тяготеют к рубежу 2030 года и дальше. Если Imec права в своей ставке, то bottleneck смещается туда, где у человечества есть хоть какой-то опыт: в производственную дисциплину полупроводникового мира.

Для разработчиков и продуктовых команд это не новость из категории «через двадцать лет созвонимся». Скорее, это маркер того, как будет выглядеть следующая волна инфраструктурной конкуренции. Если квантовое железо начнет опираться на те же производственные дорожные карты, что и передовые AI-чипы, то сблизятся цепочки поставок, инженерные компетенции и капитальные затраты. А значит, разговор о квантовых вычислениях постепенно выйдет из узкого круга лабораторий и станет частью более привычной дискуссии о техпроцессах, yield, доступе к фабам, импортозависимости оборудования и концентрации экспертизы у нескольких глобальных игроков. Для IT-директоров и фаундеров это повод не бежать за квантовой стратегией в PowerPoint, а внимательно следить за тем, как пересекаются полупроводниковые roadmaps классических и квантовых систем. Если пересечение подтвердится, выигрывать будут те, кто умеет работать на длинном горизонте и понимает, что производственная база иногда важнее громких лабораторных рекордов.

При этом делать вид, будто до промышленного квантового компьютера осталась пара кварталов, было бы слишком щедро. Imec показала не готовую машину класса fault-tolerant и не доказательство близкой коммерциализации, а важный производственный прототип. Между «мы изготовили работающее устройство на передовой литографии» и «мы научились массово выпускать большие стабильные квантовые системы» дистанция по-прежнему огромная. Но сам вектор меняется: вместо отдельной квантовой вселенной мы все чаще видим попытку встроить эту область в существующую микроэлектронную мегамашину. Если тренд закрепится, то следующий большой вопрос для отрасли будет уже не только в том, какая архитектура кубитов победит, но и в том, кто первым научится производить ее с тем же хладнокровием, с каким сегодня печатают чипы для ИИ и серверов.
